羽子板ボルト / 魚尾螺栓

羽子板螺栓/魚尾螺栓，一端為圓形斷面之螺栓，另一頭則焊上有開孔之鐵板，與另一方向之螺栓鎖固，在日式木構造中用於兩不同方向構件的連結，防止結點構造脫開。

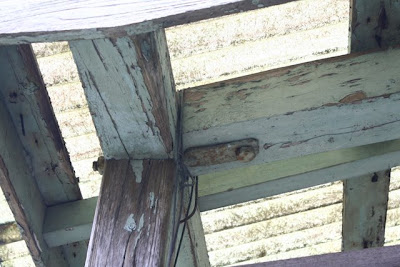

@洋小屋：連結鼻母屋、敷桁、柱，並夾住陸梁

@和小屋﹕連結小屋梁與軒桁

@洋小屋：四坡屋頂之妻向梁與隅陸梁之連結

隅陸梁、妻梁連結-1

隅陸梁、妻梁連結-2

隅陸梁與妻梁間之火打，以魚尾螺栓與隅梁連接

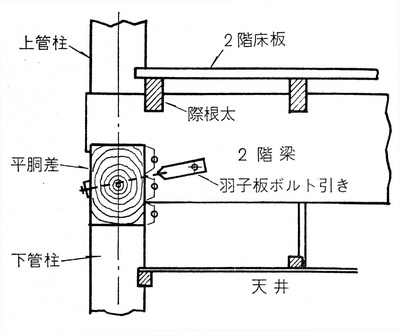

@樓版梁與平胴差之連結

@連結台輪平胴差、下管柱，夾住樓版梁

@連接支承於於樓版大梁之兩側小梁

@

@連結兩方向之土台

@簷廊斜梁與柱、簷桁之連結

相關網頁

http://ja.wikipedia.org/wiki/羽子板ボルト

http://y-syoko.com/kanamono2.htm

Figure and Reference

堀紫朗，建築構造學

長尾勝馬，圖解木造建築的知惠
